みなさん、りゅう@kawamuraryuです。
今回はこちらの電気あんかが温かくならなくなったので原因調査と修理をしていきます。
寒い季節になると、押し入れから引っ張り出してくる家電のひとつが電気あんかではないでしょうか。
「去年までは普通に使えていたのに、今年出してみたら全然温かくならない」そんな症状に心当たりがある方は、実はかなり多いと思います。私は今年も冬が来て電気あんかを出しました。最初は普通に使えてたのですが、ある日急に温かくならなくなりました。なぜだと？思い今回は電気あんかを修理してみる事にしました。
結論から言うと、原因は温度ヒューズの断線。この温度ヒューズを交換することで、無事に復活させることができました。
この記事では、
- 電気あんかが温かくならなくなる原因
- 温度ヒューズとは何か
- 実際の分解・修理の流れ
- 修理時の注意点
電気工作初心者の方にも分かるように丁寧に解説していきます。かくいう私も初心者です。
実際作業した様子の動画がこちらになります。
電気あんかが温かくならない原因とは？
電気あんかは構造的にとてもシンプルな家電です。
基本的には、
- 電源コード
- 発熱体（ヒーター線）
- 温度制御部品(サーモスタット)
この3つで成り立っています。
そのため、温かくならなくなった場合の原因も、ある程度パターンが決まっています。
よくある故障原因
- 電源コードの断線
- 内部配線の接触不良
- ヒーター線の断線
- 温度ヒューズの断線
この中でも、特に多いのが温度ヒューズの断線です。
電気あんかは「高温になりすぎない」ことが最重要な家電なので、安全装置がかなり厳重に作られています。その代表が温度ヒューズです。
温度ヒューズとは？役割を簡単に解説
温度ヒューズとは、一定以上の温度になると自動的に回路を遮断する安全部品です。
つまり、
- 異常発熱
- 長時間の使用
- 経年劣化
などが原因で、「これ以上は危険」と判断すると、自ら切れて電気を止める仕組みになっています。
一度切れた温度ヒューズは、基本的に自然復帰しません。
そのため、温度ヒューズが切れてしまうと、電源が入っていてもヒーターが動作しなくなります。
今回の電気あんかも、まさにこの状態でした。
修理前に確認しておくべきポイント
いきなり分解する前に、必ず以下を確認してください。
- コンセントは正常か
- 延長コードを使っていないか
- 電源コードに折れ・断線がないか
これらに問題がなければ、内部修理の可能性が高いです。

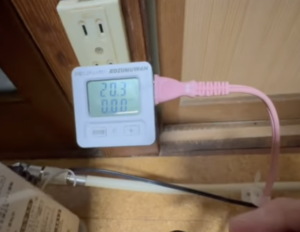

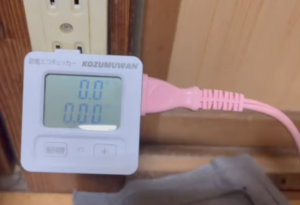

エコチェッカーで電気が入ってるか確認しましたが、反応はなく0.0のままでした。
このエコチェッカーはかなりお気に入りです。
電気あんかの分解手順
ここから実際の修理作業に入ります。
※注意：
電気あんかは100Vの家庭用電源を使用する家電です。作業は必ずコンセントを抜いた状態で行ってください。
① 外装カバーを外す
今回の電気あんかは、簡単でこの布カバーのものでチャックを開けるだけの簡易的な電気あんかなので簡単に中に到着します。

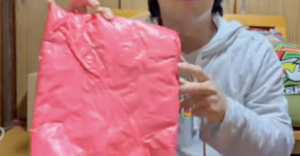

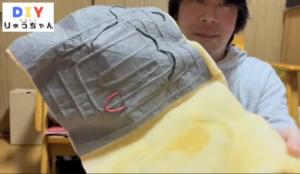

まずは外装カバーを取り外します。そしたらこのようなプラスチックカバーで覆われてました。
こちらは一度開けてしまうと元に戻せません。替えのカバーを使わないといけないので、私はそのようなものは持っていないので、丁寧にハサミを使って切り開いて元に戻しやすいように注意して開きました。
② 内部構造を確認

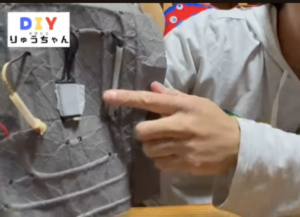

カバーを外してこの覆われているスポンジを外すと、
- ヒーター線
- 配線
- 温度ヒューズ
といった部品が見えてきます。
温度ヒューズは、白や銀色の細長い筒状で、耐熱チューブに包まれていることが多いです。

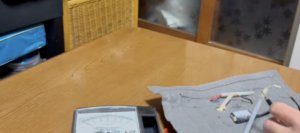

テスターで故障箇所を特定する
修理の成功率を上げるためには、テスター（導通チェック）を使うのが理想です。
以下を順番に確認するといいと思います。
- 電源コードの導通
- ヒーター線の導通
- 温度ヒューズの導通
この中で、温度ヒューズだけが導通しない場合、ほぼ確実に原因はそこです。
今回の修理でも、温度ヒューズが完全に断線していました。
片側の温度ヒューズの断線が確認できました。

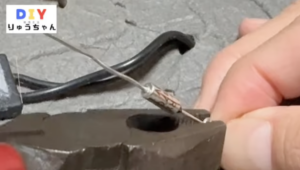

温度ヒューズの交換作業

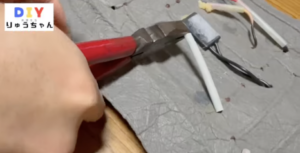

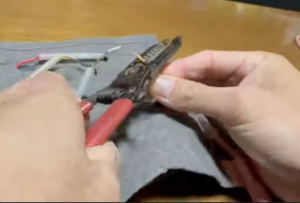

温度ヒューズの交換は、作業自体はそこまで難しくありません。いわば配線切って新しい温度ヒューズとリングスリーブを繋げるだけです。
交換時のポイント
- 同じ温度定格のヒューズを使う
- ヒューズを直付けせず、耐熱スリーブを使用する
特に重要なのが温度定格です。
オリジナルより高い温度のヒューズを使うと、発火・火災の危険があります。今回はこちら、250V2A117℃の温度ヒューズがついていました。
そして、ネットや近所のホームセンター等に行っても2Aというのが売ってなかったので今回は250V10A117℃の温度ヒューズにしました。温度とボルト(V)数は最低限に合わせておきたかったのでこのような選択にしました。119℃のものとかも売ってましたが本来の基準値より高いものの交換は危険だと思いました。
特に私の電気アンカの使い方は寝てる時に足元に置いて寝てるので寝てる間に発火でもしようものならそのまま埋葬です、、、
できれば安全のためにも、必ず元と同等の仕様のものを選びましょう。(自己責任になります)

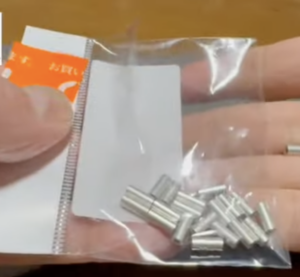

ホームセンターではこちらのリングスリーブとガラスチューブを購入しました。
ガラスチューブは内径0.5mmの方を使いました。今回の私の電気あんかの場合は0.8mmだとブカブカになります。ガラスチューブを選択したのは耐熱のためです。

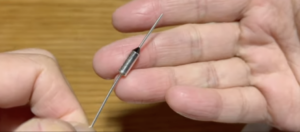

そして温度ヒューズはこちらのものを使用しました。
組み戻しと動作確認
ヒューズを交換したら、ちゃんと取り付けに問題ないか確認して元に戻します。
組み上がったら、短時間だけ通電して動作確認を行います。
じんわりと温かくなってくれば、修理成功です。そしてそのまましばらく温めて改めて中を確認しました。
何も問題なさそうでした。
追記:この修理から１ヶ月ほど経ちますが何も不具合なく使えてます。
修理して分かったこと
- 電気あんかは構造がとてもシンプル
- 故障原因の多くは温度ヒューズ
- 正しい知識があればDIY修理は十分可能
「もう寿命かな」と思っていた家電が、自分の手で復活する瞬間はやはり気持ちがいいものです。
まとめ｜電気あんかは温度ヒューズ交換で直ることが多い
電気あんかが温かくならなくなった場合、温度ヒューズの断線は非常によくある原因です。
正しい部品選定と安全な作業を心がければ、買い替えずに修理できるケースも多くあります。
捨ててしまう前に、ぜひ一度中を確認してみてください。
そこには、まだ使える「直せる家電」が眠っているかもしれません。
ぜひ、動画と合わせてみてもらうとより作業行程が分かりやすいです。
