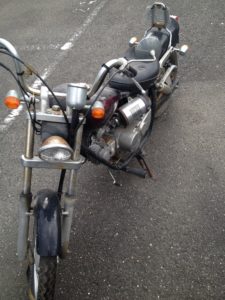

ホンダのJAZZ(ジャズ)のシリンダーヘッドをあけてエンジンの点火時期を正しくするためにポイント調整しよう。

みなさん、りゅう@kawamuraryuです。

さぁ、今回はジャズがなかなかスピード出して走ってくれないのでシリンダーヘッドをあけてポイントがあってるか確認する作業になります。

ポイント調整はエンジンの点火時期がちゃんと正しいかどうかのチェックになります。

シリンダーヘッドの内部について

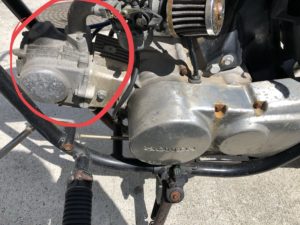

シリンダーヘッドはこの部分です。

このフタをあけるのはフタの逆のところについてるボルトのところからはずします。

ボルトを緩めると外れました。

外したフタを洗浄。

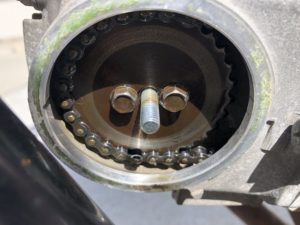

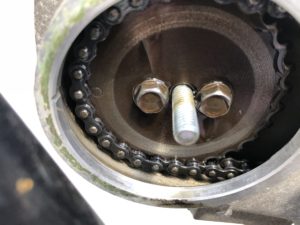

こちらがカム

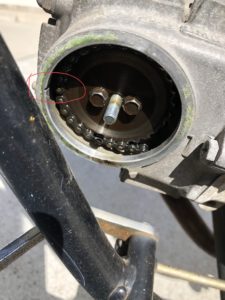

切りかけたポイントの◯が

こっちのACジェネレータのTの部分と切りかけがあった時に来てればポイント調整は問題ないそうです。

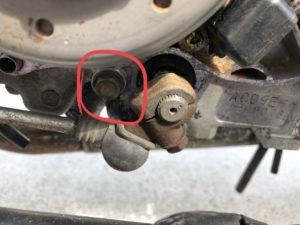

ちなみに、ポイント調整をする時はカムチェーンを緩めるためにこのボルトをはずすと油圧がぬけてテンションがなくなるそうですよ。

それであとはこちらのポイントの◯をあわせてやるといいですね。

オイルも漏れるのでカムチェーンが緩まったらすぐにボルトを締めるとオイルの無駄がなくなるんだとか。

ちなみにカムはこちらをあけると覗く事ができますよー。

エンディング

さぁ、今回はポイントチェックをするついでのシリンダーヘッド部分の紹介でした。

でも、ポイントは正しいようでした。なんでジャズのスピードがでないんだ??

それではみなさんも良きリペアライフを。

その他のJAZZ(ジャズ)修理

JAZZ(ジャズ)の他の修理、メンテナンス作業もあるのでぜひチェックしてみてください〜。

ホンダ、JAZZ(ジャズ)のマフラー脱着をしてメンテナンス。マフラー交換と作業の流れはおなじですよ。

ホンダのjazz(ジャズ)の6Vバッテリーの点検作業をしてみた

ホンダjazz(ジャズ)のオイル交換は特に干渉するようなものがないのでやりやすい。

ホンダのjazz(ジャズ)のクラッチ板の点検をしようとしたけどハプニング発生、、

カブ系エンジンでおなじみのホンダjazz(ジャズ)のクラッチ調整

jazz(ジャズ)50のタペット調整(バルブクリアランスチェック)をしてエンジンのコンディションを整えよう!!

ジャズのキャブレターからガソリン漏れるので分解、掃除をしよう。

バイクのジャズのボアアップ風景!

ジャズのプラグコード交換。プラグコードはプラグに点火するために必要なコード。

JAZZのバイクのガソリンホース交換の様子

バイクのjazz(ジャズ)はクランクケースの中に水はいりまくってなぜかジャネレータがサビサビ。

ジャズ(jazz)バイクのタンクのサビ落としは家庭用品でもできる??


プロフィールでりゅう@kawamuraryuのこと詳しくなってくださいね〜。

プロフィール

ホンダのJAZZ(ジャズ)のブレーキランプの交換する時の作業風景。


Twitter@kawamuraryu他にもいろいろしているのでぜひみてみてくださいね〜!ぜひフォローもよろしくお願いします^^



その他アプリ「SHOWROOM」でまいにち動画配信もしているのでぜひ遊びに来てください。

https://www.showroom-live.com/kawamuraryu

スーパーカブ90の荷台にリアボックスの取付けをすると荷物がいっぱい積めて便利だぞ。

みなさん、りゅう@kawamuraryuです。

今回はスーパーカブ90の荷台にリアボックスをつけましたとご報告です。

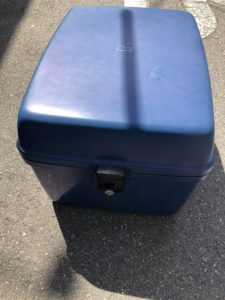

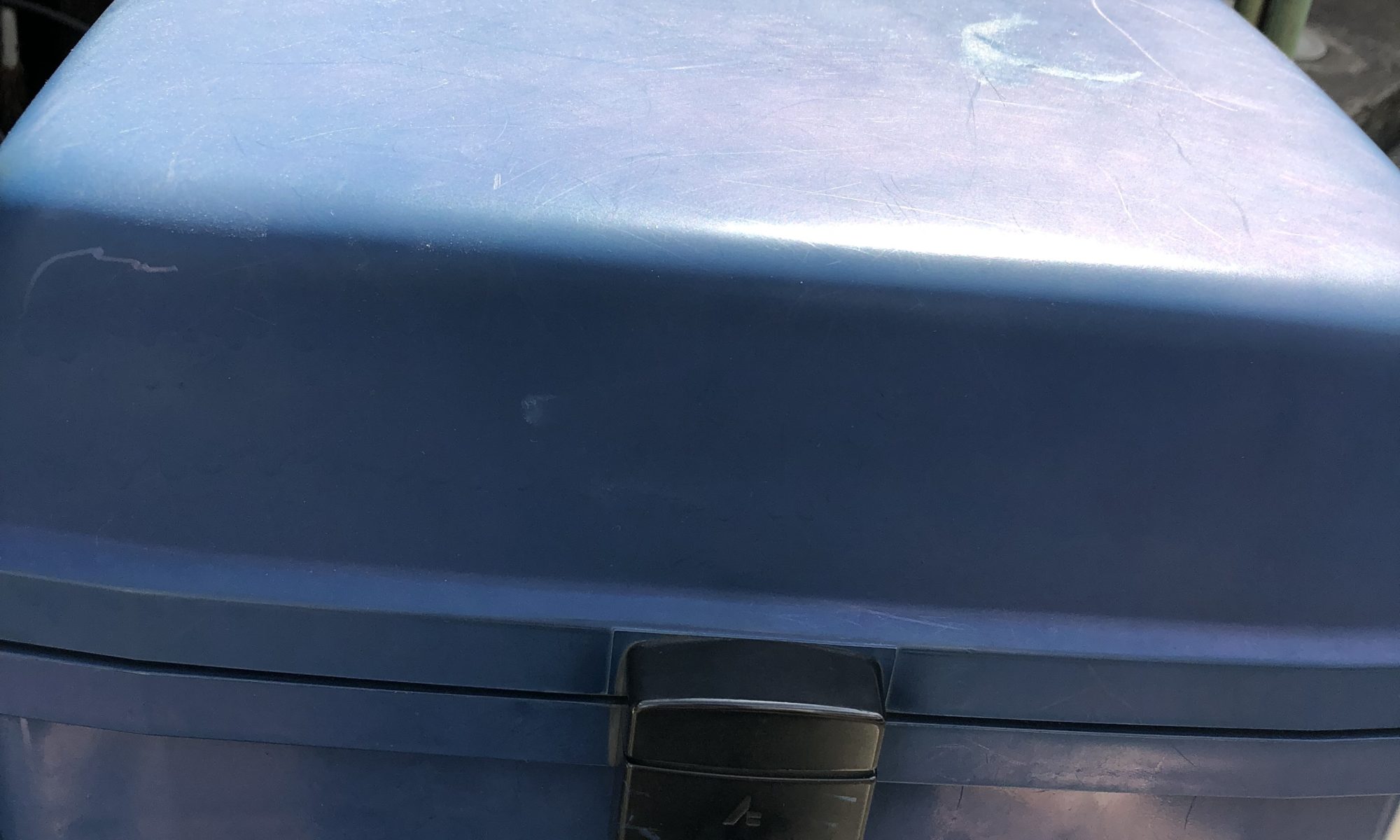

こちらのリアボックスをスーパーカブ90の荷台に取付けて荷物をいっぱいいれる作戦です。

このボックスを取り付けます。

さぁ、さっそくカブのリアボックスの取付け作業していきまーーす。

カブにリアボックスの取付け作業

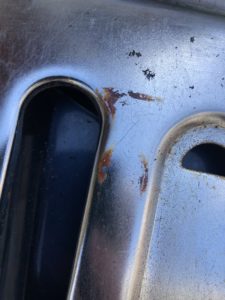

まずは、とりあえずちょっとサビなどをとりキレイにしておきました。

もう、不要になったスポンジとサビ取りでゴシゴシとサビを落としていきます。

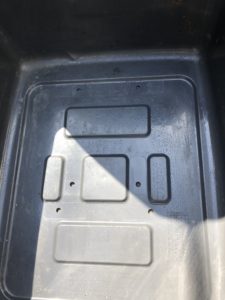

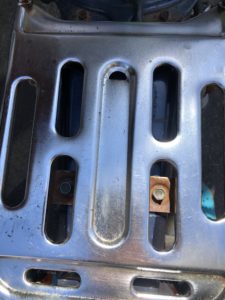

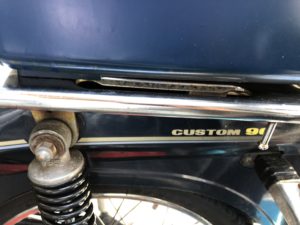

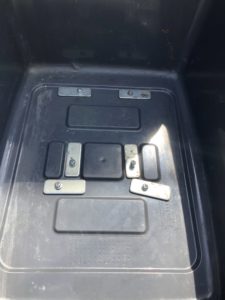

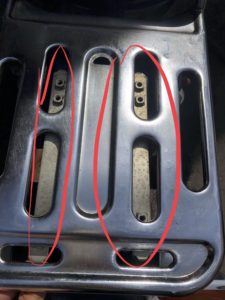

この穴からボックスを固定する仕組みになっていますね。

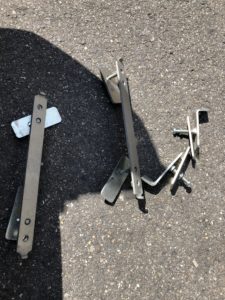

こちらのステーとネジで固定していきます

とりあえずボックスを荷台に乗せて、ステーを付けていきます。

この辺にステーを仮置きして

後は、ハマるところにはめていき。とりあえずすべて仮留めで少しネジを締めるくらいにしておきました。

固定するとネジの締め付けの微調整ができない感じになっちゃうので、、、

あとはネジを締め付けて行きます。

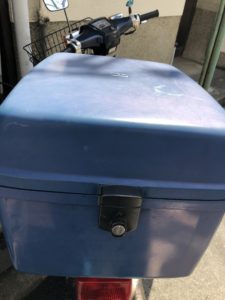

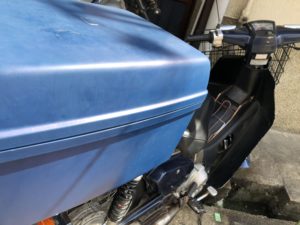

さぁ、完成しました。これで、荷物いっぱい入れれますね。

エンディング

さぁ、今回はスーパーカブ90のリアボックスの取付けでした。これで、買い物で荷物がいっぱいになってもこのカブなら大丈夫ですね。

それでは、みなさんも良きバイクライフを。

その他のスーパーカブ90の作業

このスーパーカブ90は他にもいろいろな作業をしているのでぜひチェックしてみてくださ〜い。

普段乗っているバイクのスーパーカブ90のステップのゴムカバーの取付

スーパーカブ90のバッテリーの充電した作業のようす。バッテリー交換でもやり方は同じ。

スーパーカブ90のヘッドライト交換。

バイクのプラグ点検の流れ。

スーパーカブ90のチェーン調整方法みたいなん。

カブのチェーン掃除と注油だ!

スーパーカブの前輪のブレーキ修理!

スーパーカブのフロントタイヤ交換の方法

http://www.ryuchanchan.com/repair/mirror/

カブのブレーキ調整のポイントチェック方法!

カブ90のキーオンでニュートラルスイッチがつかない時。


プロフィールでりゅう@kawamuraryuのこと詳しくなってくださいね〜。

プロフィール


Twitter@kawamuraryu他にもいろいろしているのでぜひみてみてくださいね〜!

〈激痛〉バイクのミラーが事故で外れた時の取り付けかた。

みなさん、りゅう@kawamuraryuです。

僕が個人的に一人でバイクでこけちゃってミラーが外れちゃいました。

とにかく、体も、、心もいたい!!

バイクのミラーの取り付け

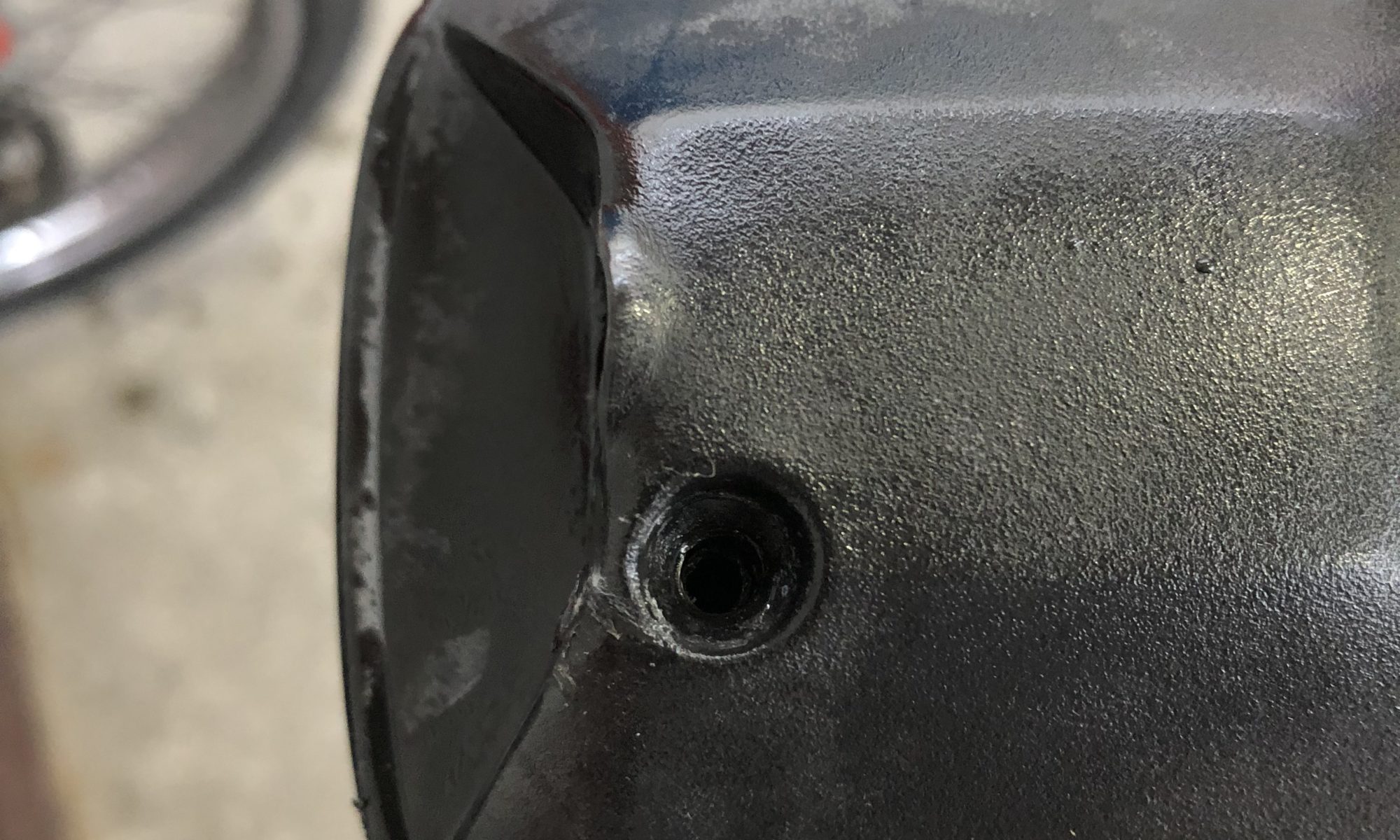

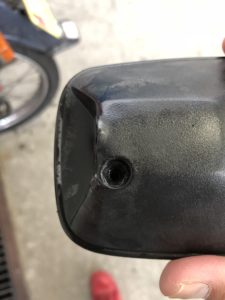

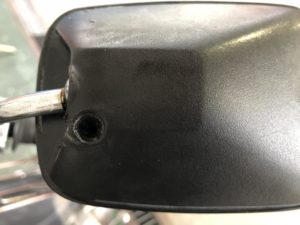

ミラーはまずこのネジを外して

とにかくこの金属がカチッと音がなったらはまってる証拠です。体がズキズキな状態で作業します。よしこれであとはまたネジを取り付けたら完了です。

結構、かたかったので力がいるのかもしれません。

体が痛すぎて写真が雑にしか撮れていないですね、、!!でも痛い、、

エンディング

今回は雨の中、僕がバイクで走っていて誰もいなく車も何もないところでブレーキかけたらそのままスリップしちゃってこけちゃう謎の現象に朝から包まれていました。

そんなに強くブレーキ握ったわけでもバイクのスピードがでてたわけでもないのにこけちゃいました。

痛い、、、

普段から乗っているスーパーカブ90もビックリしたでしょうね。

「いやどのタイミングでこけるねん、、、」と

カブももしかしたらツッコミにまわっていたかもしれません。

とにかく、みなさん雨の日の運転は気をつけましょー!!みたいな誰が言ってんねんブログでした。

それでは、みなさんも良きバイクライフを。

その他のスーパーカブ90の作業

このスーパーカブ90は他にもいろいろな作業をしているのでぜひチェックしてみてくださ〜い。

普段乗っているバイクのスーパーカブ90のステップのゴムカバーの取付

スーパーカブ90のバッテリーの充電した作業のようす。バッテリー交換でもやり方は同じ。

スーパーカブ90のヘッドライト交換。

バイクのプラグ点検の流れ。

スーパーカブ90のチェーン調整方法みたいなん。

カブのチェーン掃除と注油だ!

スーパーカブの前輪のブレーキ修理!

スーパーカブのフロントタイヤ交換の方法

カブのブレーキ調整のポイントチェック方法!

カブ90のキーオンでニュートラルスイッチがつかない時。


プロフィールでりゅう@kawamuraryuのこと詳しくなってくださいね〜。

プロフィール


Twitter@kawamuraryu他にもいろいろしているのでぜひみてみてくださいね〜!

スーパーカブ90の点火プラグ点検、掃除、交換作業

みなさん、りゅう@kawamuraryuです。

今回はスーパーカブ90のプラグ点検をしました。たまにかかりが悪いという事でプラグの清掃をしました。点火プラグ交換する時と作業手順は同じなのでぜひ参考にしてみてください。

スーパーカブ90の点火プラグ点検、掃除

点火プラグの点検から掃除していきます。点火プラグはエンジン部分に付いているので走行後すぐの作業だとエンジンがとても熱いので気をつけておこないます。

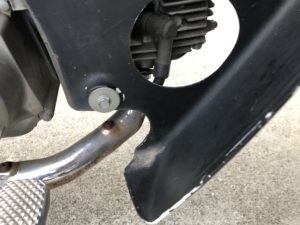

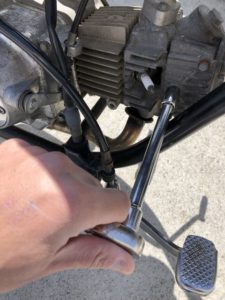

車体の右側のプラグキャップがちょこんと見えます。それをはずして取り外しプラグレンチでプラグを外します。

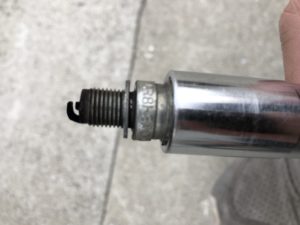

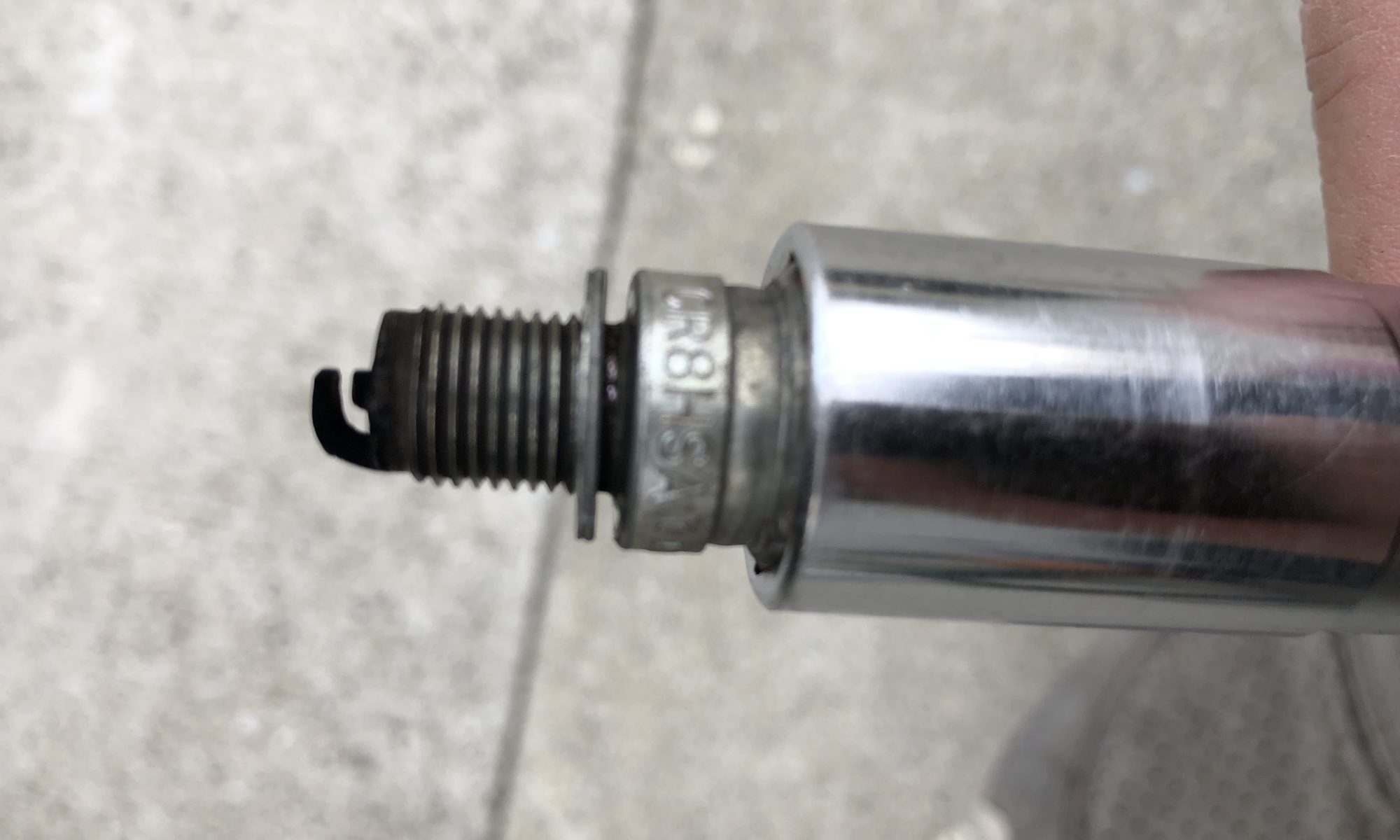

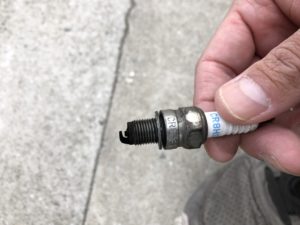

点火プラグの先端が真っ黒です!!!点火プラグの先端がだいぶ黒いです。だいぶ黒いのでカーボン汚れがだいぶたまってますし黒いということは混合気が濃いという事ですね。とりあえずこれを歯ブラシで磨いてこれでまたいい感じです。このスーパーカブ90にはngkプラグがついています。

シリンダ側も気持ち拭いておきました!!その時にエンジン内部にゴミが入っていかないように注意しないとダメですね。

点火プラグの交換時期はバイクに適合した標準のものが装着されていると約5000kmとされています。

最後に点火プラグを装着するときの締め付けトルクには気を付けなければいけません。締め付けトルクが強すぎると点火プラグを折ってしまいます。(僕はやってしまった事があります..)

最初は手締めして最後にプラグレンチで締めるといいです。トルクレンチなら確実な締め付けトルクで締めれるので尚いいです。点火プラグの締め付けトルクは16N・m(1.6kgf・m)になっています。これはプラグレンチで普通くらいの?力で締め付けて回転が止まったとこから、さらに1/2回転締め付けたくらいが目安とされています。

スーパーカブ90の点火プラグ点検を終えて。

今回のプラグ点検はエンジンのかかりが悪くなってきたのでとりあえず点火プラグの掃除をしました。掃除するだけでだいぶ変わったりもしますのー。これで快適です。

それでは、みなさんも良きバイクライフを。

その他のスーパーカブ90の作業

このスーパーカブ90は他にもいろいろな作業をしているのでぜひチェックしてみてくださ〜い。

普段乗っているバイクのスーパーカブ90のステップのゴムカバーの取付

スーパーカブ90のバッテリーの充電した作業のようす。バッテリー交換でもやり方は同じ。

スーパーカブ90のヘッドライト交換。

バイクのプラグ点検の流れ。

スーパーカブ90のチェーン調整方法みたいなん。

スーパーカブ90のチェーン掃除をして注油するやり方

スーパーカブ90のフロントのブレーキシュー交換

スーパーカブのフロントタイヤ交換の方法

カブのブレーキ調整のポイントチェック方法!

カブ90のキーオンでニュートラルスイッチがつかない時。


プロフィールでりゅう@kawamuraryuのこと詳しくなってくださいね〜。

プロフィール


Twitter@kawamuraryu他にもいろいろしているのでぜひみてみてくださいね〜!

ホンダのJAZZ(ジャズ)の始動時や走行時に関係する電気系統の点検。

みなさん、りゅう@kawamuraryuです。

今回はJAZZ(ジャズ)の電気系統の点検をしたので載せておきまーす。

たホンダ、JAZZ(ジャズ)のエンジンが安定していなんですよ。走行が安定していなんですよ。

なんで??

という事でJAZZ(ジャズ)のエンジン始動や走行に関係ある電気系統の点検をしていきましたー。

それでは、レッツ作業。

JAZZ(ジャズ)の電気系統の点検

まずは、JAZZ(ジャズ)のシートをはずして。

ジャズのシートをはずしている様子はこちらの記事をチェックしてみてください〜。

街の裁縫屋さんで売っているシートでホンダのJAZZ(ジャズ)のシートの張替え

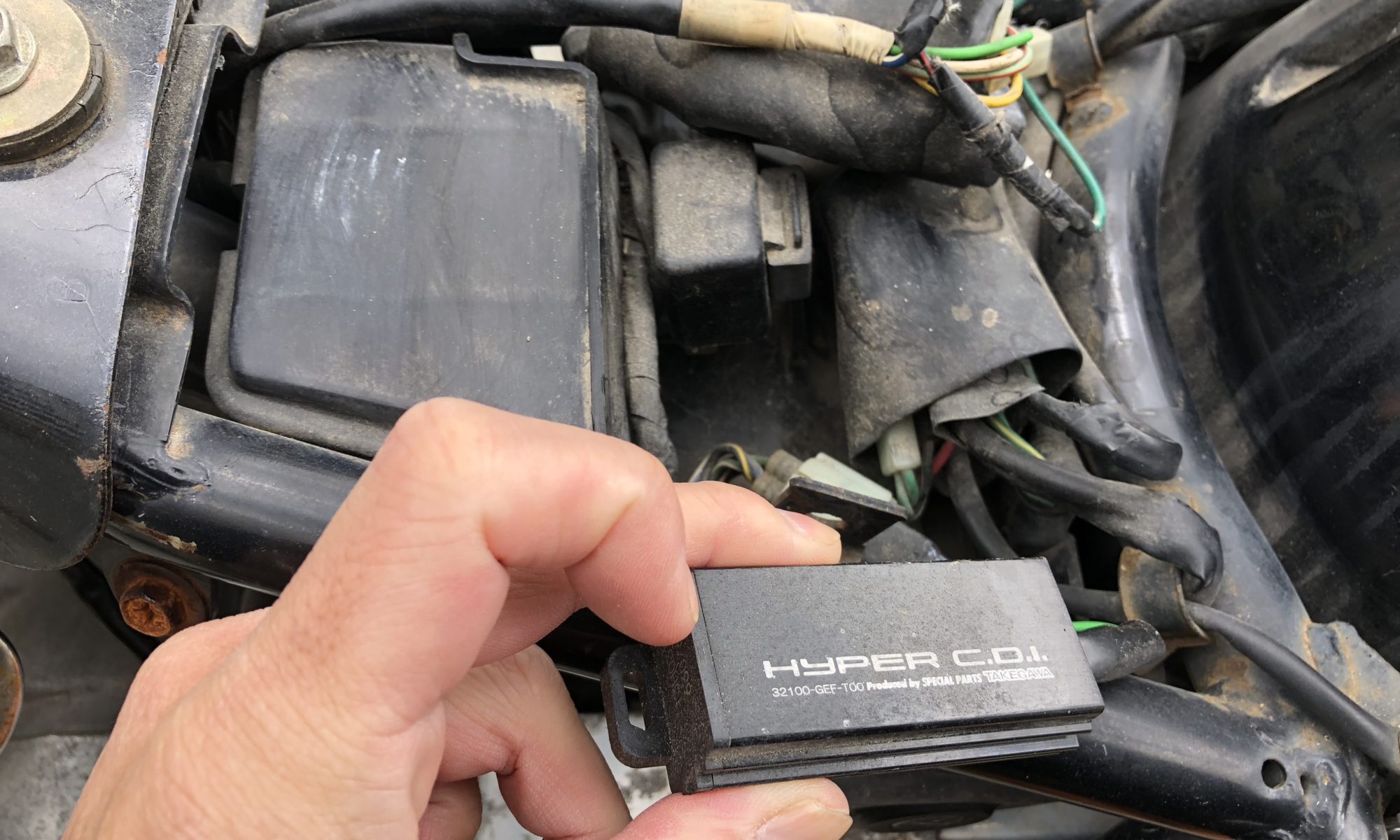

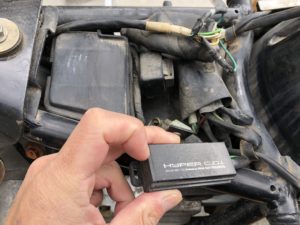

こちらTAKEGAWAのCDIです。

ものすごく大切なものですね。このCDIが壊れるとバイク自体に電気が通らなくなるのでプラグに火花も飛ばなくなるのでエンジンも始動しなくなっちゃいます。

うんともすんとも言わなくなる症状がでるとこのCDIを疑ったりします。俺は!!!

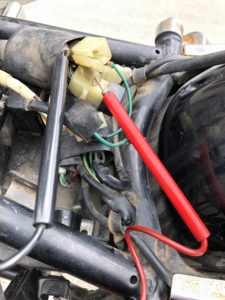

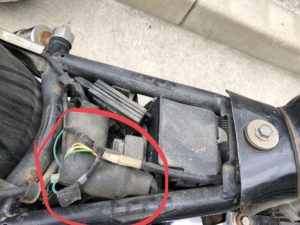

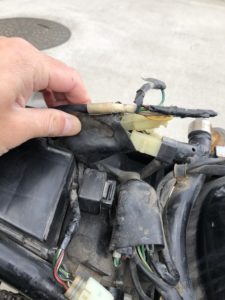

この辺にACジェネレータのカプラーやらが入っています。

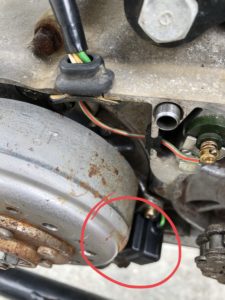

こちら、パルスジェネレータの点検してます。パルスジェネレータは電気信号?のような感じ。この辺が壊れてもエンジンの調子が悪なるそうです。

ちなみにこれがパルスジェネレータ。

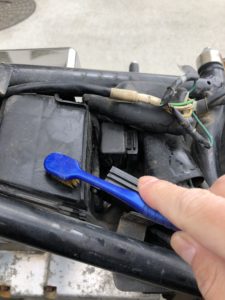

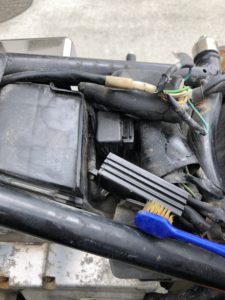

なんか、いろいろ汚れてるんで磨いておきまーす。

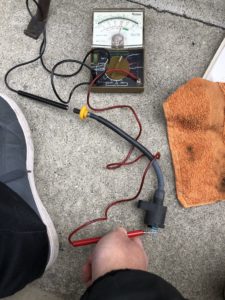

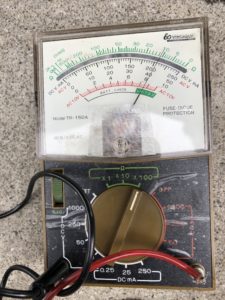

イグニッションコイルの通電も点検しておきます。

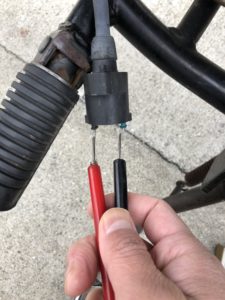

こちら、一次側の抵抗のの点検。

そして、二次側の抵抗の点検。

う〜ん、、、全体的に特に問題なさそうですね。

なんで、エンジンが調子悪いんだ??

エンディング

さぁ、今回はエンジンの調子が悪いので、電気系統を点検しました。

特に問題はなさそう?でした。とりあえず、いろいろ点検していきますー。

それでは、みなさん良きバイクライフを。

その他のJAZZ(ジャズ)修理

JAZZ(ジャズ)の他の修理、メンテナンス作業もあるのでぜひチェックしてみてください〜。

ホンダ、JAZZ(ジャズ)のマフラー脱着をしてメンテナンス。マフラー交換と作業の流れはおなじですよ。

ホンダのjazz(ジャズ)の6Vバッテリーの点検作業をしてみた

ホンダjazz(ジャズ)のオイル交換は特に干渉するようなものがないのでやりやすい。

ホンダのjazz(ジャズ)のクラッチ板の点検をしようとしたけどハプニング発生、、

カブ系エンジンでおなじみのホンダjazz(ジャズ)のクラッチ調整

jazz(ジャズ)50のタペット調整(バルブクリアランスチェック)をしてエンジンのコンディションを整えよう!!

ジャズのキャブレターからガソリン漏れるので分解、掃除をしよう。

バイクのジャズのボアアップ風景!

ジャズのプラグコード交換。プラグコードはプラグに点火するために必要なコード。

JAZZのバイクのガソリンホース交換の様子

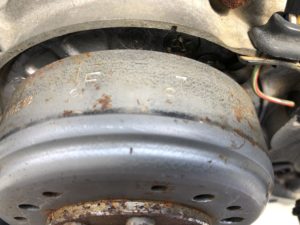

バイクのjazz(ジャズ)はクランクケースの中に水はいりまくってなぜかジャネレータがサビサビ。

ジャズ(jazz)バイクのタンクのサビ落としは家庭用品でもできる??


プロフィールでりゅう@kawamuraryuのこと詳しくなってくださいね〜。

プロフィール

ホンダのJAZZ(ジャズ)のブレーキランプの交換する時の作業風景。


Twitter@kawamuraryu他にもいろいろしているのでぜひみてみてくださいね〜!ぜひフォローもよろしくお願いします^^



その他アプリ「SHOWROOM」でまいにち動画配信もしているのでぜひ遊びに来てください。

https://www.showroom-live.com/kawamuraryu

中学生を思い出す!技術の授業のハンダでバイクの点火時期を調べる自作のタイミングライトを作ってみた。

みなさん、りゅう@kawamuraryuです。

今回はバイクでエンジンの点火時期を調べるためにタイミングライトを使うんですけど、それが自作できるそうなので作ってみました。

中学生の頃にハンダをよくしましたよね。ヤケドしましたよね?ハンダで自作のタイミングライトを作っているようすです。

それでは、レッツ作業。

自作のタイミングライトを作っているようす

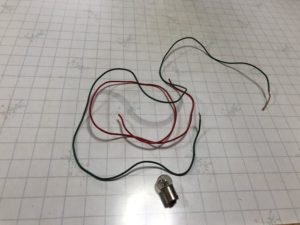

まずは、配線豆電球を用意しました。

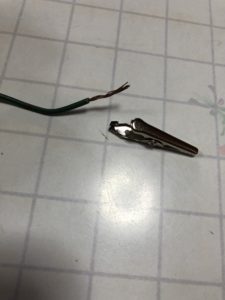

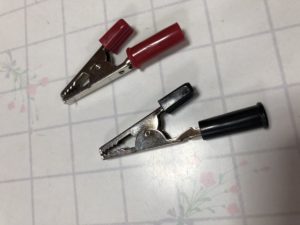

そして、ワニクリップを4つ用意しました。(写真には2つしか写ってないですけど、、)

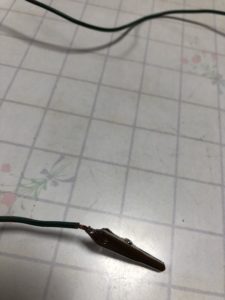

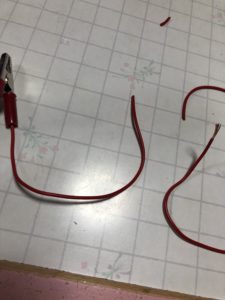

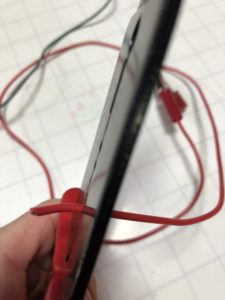

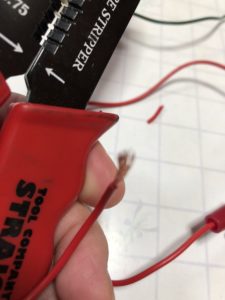

マイナスの配線プラスの配線を作っていきます。ワイヤーストリッパーで剥いて導線をだして、

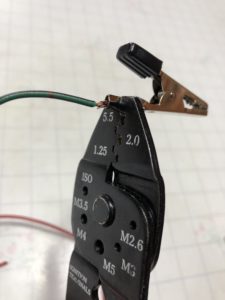

あとは、導線とワニクリップをとめていきますー。

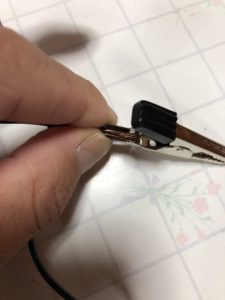

そして、保護カバーみたいなんを取り付けるといい感じですね(^ ^)

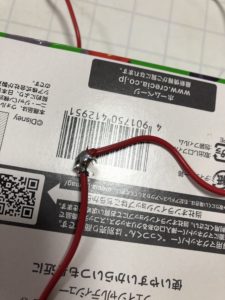

そして、プラス側の配線はまずは一旦カットして間に豆電球を取り付けました。

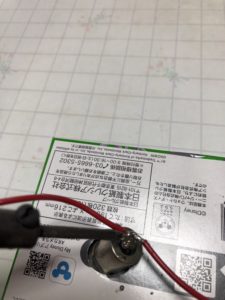

工作の授業を思い出しますね。ハンダしていきます。

豆電球も取り付けま〜す。

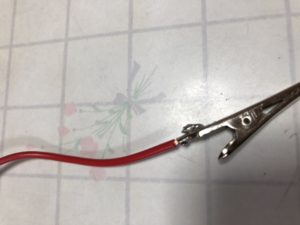

こっちのワニクリップもハンダで付けるタイプ?締め付けがたよんなさそうなので、ハンダ付け〜。

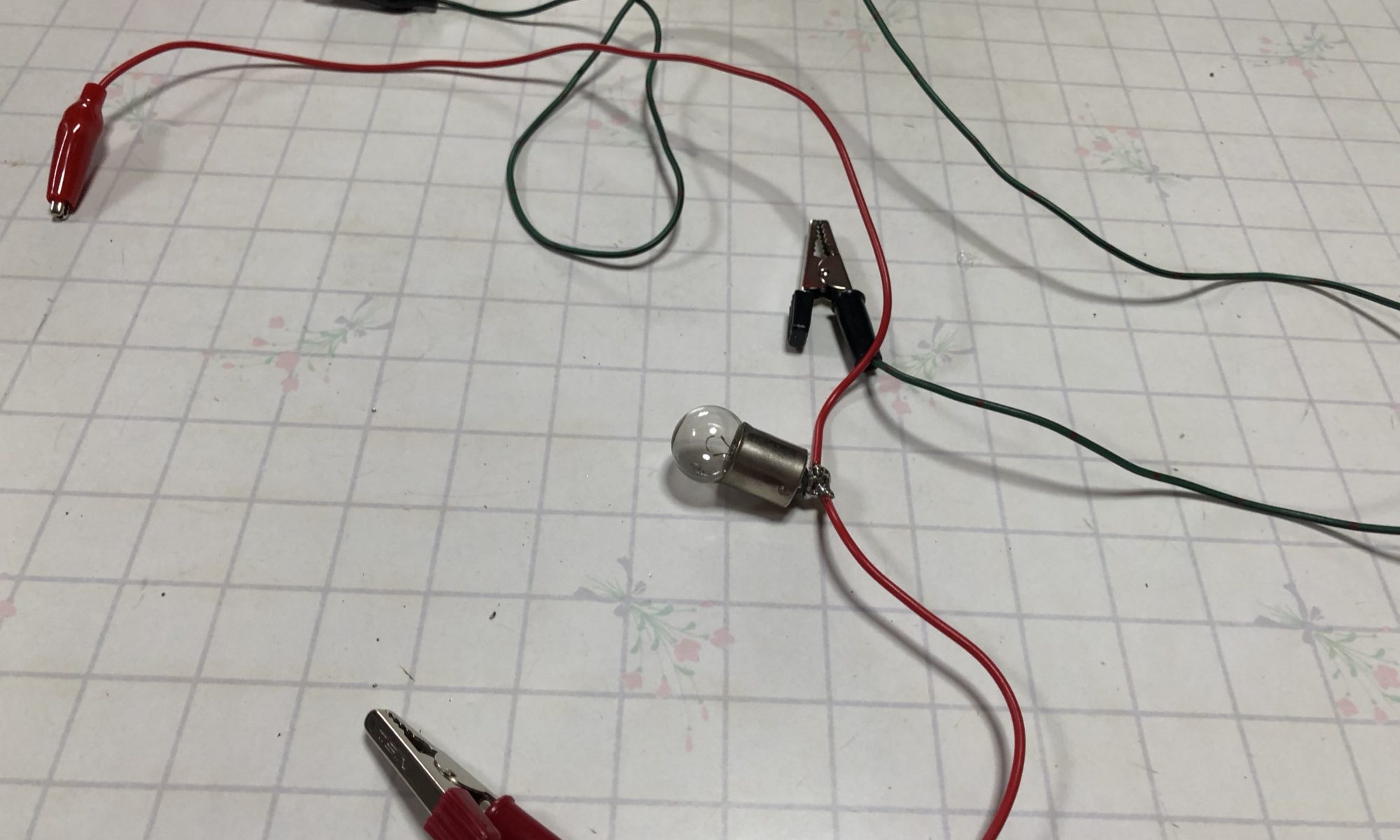

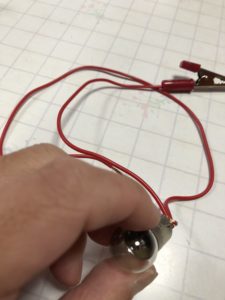

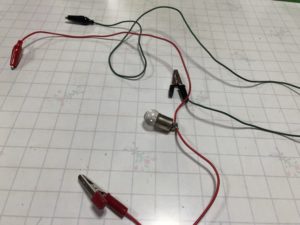

こんな感じで。完成!!

あとは、バイクのバッテリーACジェネレータのカプラーとこのワニクリップ達をはさんでエンジンの点火時期を見ていきます〜。

また、見ていきますー。

エンディング

さぁ、バイクの点火時期を調べるためのタイミングライトを自作しました。
