みなさん、りゅう@kawamuraryuです。
さぁ、今回はみんな大好き日産セレナのTC24セレナのラジエター交換です。「ラジエター交換って難しそう?」と感じる人がいるかもしれないですが、そんな事ありません。
ラジエターはずしてクーラント入れ替えてエア抜きするだけです。ちょっと整備したことがある人なら誰でもできますよ。
![](http://www.ryuchanchan.com/wp-content/uploads/2019/08/IMG_3479-1-300x225.jpg)

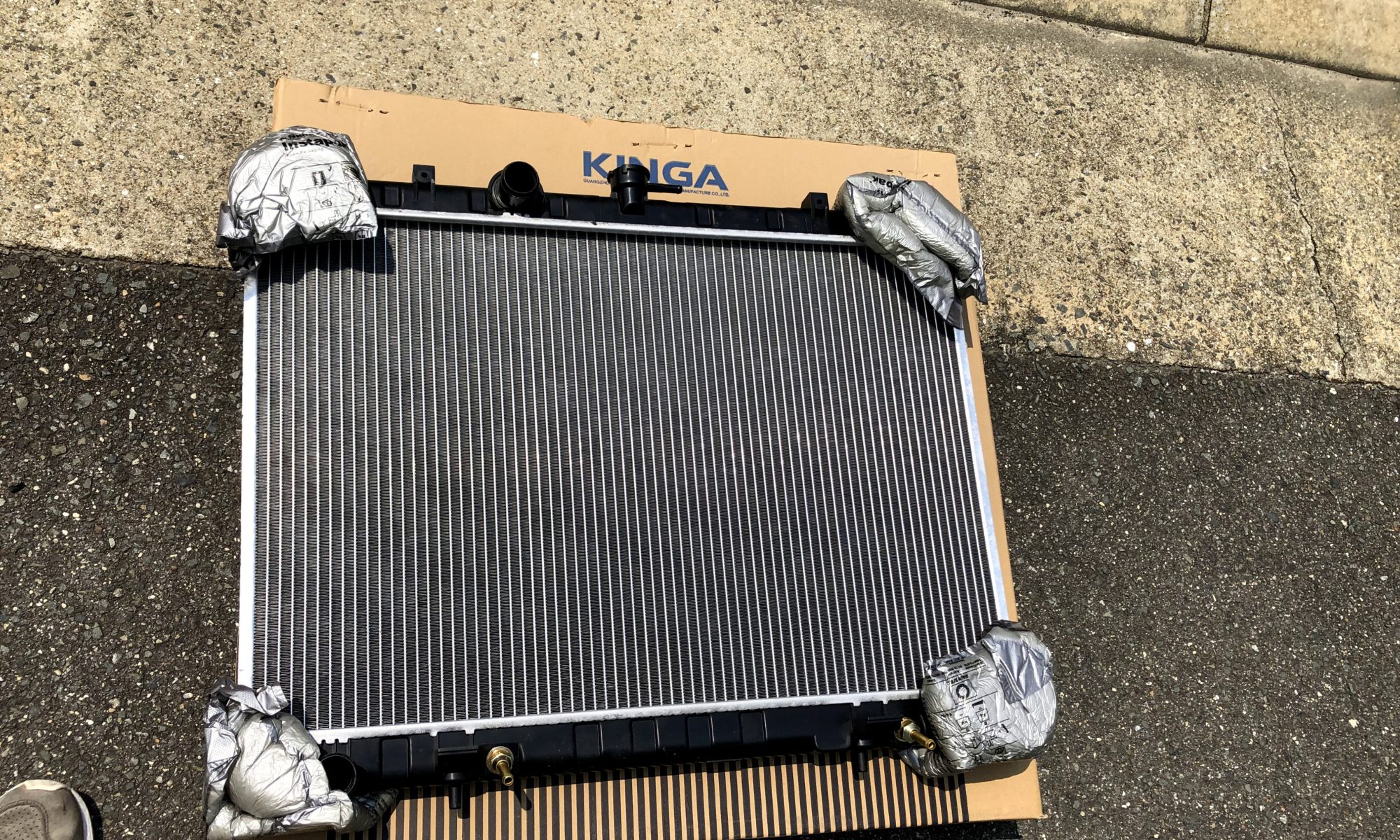

こちらが新しいラジエターです。
TC24セレナはなかなか古いタイプのセレナなので、今はどれくらいの人が持っているのでしょうか??
![](http://www.ryuchanchan.com/wp-content/uploads/2019/08/img_2781-300x225.jpg)
エンジンルームもなかなかの汚れですね、、、
とりあえず持ち物をメモしていたので、そのままブログに貼り付けときます。(工具は書いてないけどもちろんいります。)
持ち物。
バケツ
針金
M8ボルト
クーラント原液2リットル(あとは、水でok)
さぁ、さっそくラジエター交換作業をレッツスタートです。
TC24セレナのラジエターをはずしていく
![](http://www.ryuchanchan.com/wp-content/uploads/2019/08/img_2853-e1564808587625-225x300.jpg)
まずは車のジャッキアップして左右のアンダーカバーを外しました。
クリップやビスが抜け落ちていました。もともとは片側ビス3点とクリップ2点止めなもようです。
![](http://www.ryuchanchan.com/wp-content/uploads/2019/08/img_2857-300x300.jpg)
車、長年乗ってる車はないって言うのはよくあることです。メンテナンスをしっかりしないといけないですね^_^
![](http://www.ryuchanchan.com/wp-content/uploads/2019/08/img_2876-300x225.jpg)
![](http://www.ryuchanchan.com/wp-content/uploads/2019/08/img_2873-225x300.jpg)
![](http://www.ryuchanchan.com/wp-content/uploads/2019/08/img_2879-225x300.jpg)
ロアホースを外してクーラントを抜きました。ドレンコックがあるならそこから抜いてもいいですね。
こんな感じですね。
![](http://www.ryuchanchan.com/wp-content/uploads/2019/08/img_2886-225x300.jpg)
このときラジエターキャップをつけたままにしておくと、クーラントが一気に出ることはないのでクーラントの受け皿の位置を調整しやすいです。
クーラントをだし終わったら(このセレナは水でしたが、、)ラジエータ下部にあるATFフルードのホース×2を外します。
![](http://www.ryuchanchan.com/wp-content/uploads/2019/08/img_2867-225x300.jpg)
ちょっと写真では分かりにくいですけど、、この赤マルの部分です。
このATのホースを外すとフルードが出てくるのでホースにM8くらいのボルトを突っ込んで栓をしておきます。
![](http://www.ryuchanchan.com/wp-content/uploads/2019/08/img_2869-e1564808695675-225x300.jpg)
これを使います。
![](http://www.ryuchanchan.com/wp-content/uploads/2019/08/img_2872-225x300.jpg)
こんな感じですね。
2箇所あるので2本いりますね。どっちからもATオイルが漏れてきます。
それらを外したら電動ファンとラジエターの接続をはずします。
![](http://www.ryuchanchan.com/wp-content/uploads/2019/08/img_2901-225x300.jpg)
だいたい赤マルのとこにボルト2本で止まっていてあとは下のツメでささってるだけでした。(写真はあまりにも汚れているので磨いております。)
![](http://www.ryuchanchan.com/wp-content/uploads/2019/08/img_2882-225x300.jpg)
![](http://www.ryuchanchan.com/wp-content/uploads/2019/08/img_2886-1-225x300.jpg)
そして、アッパーホースを外します。
![](http://www.ryuchanchan.com/wp-content/uploads/2019/08/img_2895-300x225.jpg)
![](http://www.ryuchanchan.com/wp-content/uploads/2019/08/img_2897-e1564808753331-225x300.jpg)
最後にサポートをとめているナット×4を外すとフリーになります。こんな感じでラジエター上部に車体とくっつけられてあります。
![](http://www.ryuchanchan.com/wp-content/uploads/2019/08/img_2905-300x225.jpg)
![](http://www.ryuchanchan.com/wp-content/uploads/2019/08/img_2904-300x225.jpg)
ちなみにこちらの白いものは漏れ止め対策のエポキシパテです。これをしていましたが、ガンガン漏れていたそうです。
![](http://www.ryuchanchan.com/wp-content/uploads/2019/08/IMG_4747-300x225.jpg)
よくある古いのと新しいのの比較写真。新しいのは綺麗ですね^^
![](http://www.ryuchanchan.com/wp-content/uploads/2019/08/img_2899-300x225.jpg)
このラジエターを取り外すときはいろいろ当たるのでバッテリーのステーだけはずしておくとはずしやすかったですよ^_^
![](http://www.ryuchanchan.com/wp-content/uploads/2019/08/img_2839-225x300.jpg)
![](http://www.ryuchanchan.com/wp-content/uploads/2019/08/img_2841-300x225.jpg)
![](http://www.ryuchanchan.com/wp-content/uploads/2019/08/img_2843-225x300.jpg)
あと、こちらのエアーダクトははずしておきました。
セレナのラジエター交換。取り付け手順
基本的には取り外した時と逆の手順で取り付けると問題ないです。でも、これを言っちゃぁおしまいなので、とりあえずこんな感じです。
ラジエターをとりあえずエンジンルームの中に入れ込む(ラジエターのツメをあわす)→ロアホースを取り付ける(下側のホース接続)→ATフルードのホース2本取り付ける→電動ファンとラジエターを合体→車体に固定→
そしてラジエターのエア抜きなどをして外したホース類に漏れがなかったら→アンダーカバー取付けると二度手間にならなくて済みますね。
もし、漏れてたら後からまたカバーはずさないといけませんからね、、
C24セレナの場合冷却水容量は7Lくらいだそうです。
![](http://www.ryuchanchan.com/wp-content/uploads/2019/08/img_2926-e1564808838190-225x300.jpg)
なのでこちら。クーラントの原液2L用意しました。
![](http://www.ryuchanchan.com/wp-content/uploads/2019/08/img_2928-e1564808852392-225x300.jpg)
![](http://www.ryuchanchan.com/wp-content/uploads/2019/08/img_2929-e1564808864281-225x300.jpg)
クーラント原液を少し残して全投入した後、水を
アッパータンク以上に入れます。
(残した分は希釈してあとでリザーバに入れます)
アッパーホースをもみもみすると水がどんどんはいっていってくれすよ。
さぁ、しっかりクーラントをいれたらエンジンをかけていよいよラジエターのエア抜きだ^_^
ラジエターのエア抜き方法
![](http://www.ryuchanchan.com/wp-content/uploads/2019/08/img_2934-e1564808940792-225x300.jpg)
![](http://www.ryuchanchan.com/wp-content/uploads/2019/08/img_2935-e1564808950714-225x300.jpg)
温度設定を最大HOT・風量MAXに設定し暖気して
エア抜きを行います。
エア抜きが不十分だとオーバーヒートの原因になるので注意が必要ですね。
エア抜きしてる時はリザーバータンクの量とかをしっかりみておかないといけませんね。
そして、エア抜きを終わらせるタイミングは僕はファンが回ったらそれでokです。
![](http://www.ryuchanchan.com/wp-content/uploads/2019/08/img_2938-300x225.jpg)
回りましたー!やったーー!これ回るまでに結構時間かかるんだ、、
たまにアクセルを踏み込むのもいいそうですね。僕はしませんが。
![](http://www.ryuchanchan.com/wp-content/uploads/2019/08/img_2951-e1564808983614-225x300.jpg)
エア抜きが終わった後も最後にしっかりとクーラントがはいっているか確認して作業終了です。減っていたら満タンまで補充ですね。最後はラジエターキャップの締め忘れなく。
![](http://www.ryuchanchan.com/wp-content/uploads/2019/08/IMG_2955-225x300.jpg)
お疲れ様でした。
作業時間はエア抜きがすごく時間かかり、トータル2時間くらいかかってました。
エンディング
さぁ、今回はTC24セレナのラジエター交換をしました。
ラジエターそのものからクーラントが漏れているという事でまるごと交換しました。
これで、しばらくは快適に過ごせそうです。
それでは、みなさんも良きカーライフを。
